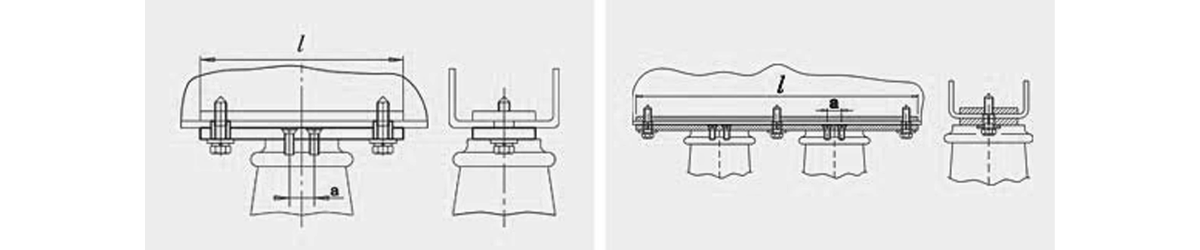

Предназначены для крепления шин коробчатого сечениях в ошиновках до 10 кВ. Шинодержатели крепятся: 1ШКШ - к одному изолятору, 2ШКШ – к двум изоляторам. Шинодержатели равнопрочны изоляторам, на которых они устанавливаются. Допускается как жесткое, так и свободное крепление шин.
Тип |
Размеры шинодер жателя, мм |
Размеры шины, мм |
Количество болтов |
Тип опорного изолятора |
Масса, кг |
|||
a |
l |
высота |
ширина |
толщина |
||||
1ШКШ-750У1 |
23 |
210 |
100 |
110 |
6 |
2хМ10 |
ИО-10-750 |
1,9 |
1ШКШ-1250У1 |
- |
210 |
125 |
130 |
6,5 |
1хМ16 |
ИОкв-10-1250У3 |
1,9 |
1ШКШ-2000У1 |
25 |
290 |
150 |
150 |
7 |
2хМ12 |
ИО кр -10-2000У3 |
2,3 |
1ШКШ-3000У1 |
40 |
290 |
175 |
180 |
8 |
2хМ12 |
ИО- 1 0-3000 |
2,3 |
| 2ШКШ-2000У1 | 25 | 490 | 200 | 200 | 10 | 4хМ12 | ИО-10-2000 | 3,8 |
| 2ШКШ-2000квУ1 | - | 490 | 200 | 200 | 12 | 2хМ12 | ИОкв-10-2000 | 3,8 |
| 2ШКШ-3000У1 | 40 | 490 | 225 | 230 | 12,5 | 4хМ12 | ИО-20-3000 | 3,8 |
